你知道交聯電纜是由什么組成的嘛？

發布時間：2019-11-07 16:29:28

你知道交聯電纜是由什么組成的嗎？下面青島華強電纜就為大家詳細介紹一下交聯電纜的組成部分及原材料！

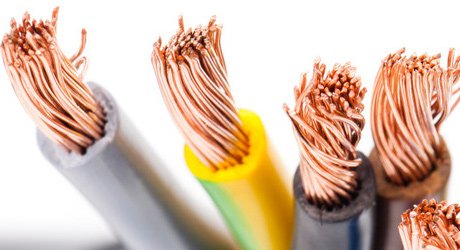

1. 導體

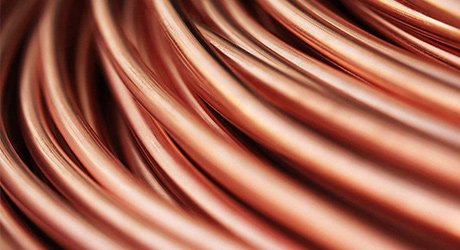

交聯電纜的導體絕大多數為圓形銅、鋁絞線。也有實芯導體，1kV以下可采用扇形導體。

圓單線質量要求：表面光滑、無油污、無變黑、無碰傷、無劃傷等。

交聯電纜導體必須采用緊壓線芯。這是為避免在交聯管道中的高溫、高壓下將屏蔽料和絕緣料壓入絞線間隙而造成廢品；同時還可以阻止水分沿導體方向滲入，從而防止水樹枝的產生與發展。可見，緊壓工藝是保證電纜運行可靠性的一項關鍵措施。

2. 絕緣料

交聯電纜用的絕緣料是：交聯聚乙烯。

交聯聚乙烯的大致組成為：聚乙烯：抗氧劑：交聯劑=100：0.3~0.5：1.5~2.5。

為保證絕緣料的清潔（生產的產品合格），包裝物必須保證完整無損，凡有包裝損壞的絕緣料不得使用。

35kV及以上的交聯電纜，要求使用超凈料。

3. 內半導電料

內屏蔽料用于交聯電纜的導體屏蔽，長期工作溫度為90℃，20℃時體積電阻系數不大于1×103（Ω·cm）。

內屏蔽料有交聯型和非交聯型兩種，交聯型可避免過載或短路時內屏蔽料變形或向?qū)w間隙流動，非交聯型材料加工和擠出都十分方便。

4. 外半導電料

外屏蔽料用于絕緣屏蔽，耐溫等級與絕緣料相一致。

外屏蔽料分為易剝離型（剝離強度為8~20牛頓/10毫米）、可剝離型（剝離強度為20~40牛頓/10毫米）和不可剝離型三種。26/35kV及以下的交聯電纜，為施工方便而要求采用易剝離型或可剝離型外屏蔽料，26/35kV以上的交聯電纜，應采用不可剝離型外屏蔽料。

5. 護套料

交聯電纜的外護套一般應采用耐溫90℃的聚氯乙烯電纜護套料，與電纜的工作溫度相一致。

6. 屏蔽銅帶

額定電壓大于0.6/1kV的電纜應有金屬屏蔽層。金屬屏蔽層一般采用銅帶（多見）或銅絲（少見）。金屬屏蔽層除了可保證絕緣屏蔽為地電位（中性點）外，還可使接地故障電流通過。

7. 鎧裝鋼帶/鋼絲

交聯電纜的鎧裝層一般采用鋼帶或鋼絲。鋼帶鎧裝層可承受徑向壓力，鋼絲鎧裝層可承受軸向拉力。

交聯電纜的鎧裝鋼帶有涂漆鋼帶和鍍鋅鋼帶兩種。

8. 內襯層

內襯層主要起成纜時的扎緊作用。其材料要求為不易吸濕且與絕緣層具有相匹配的耐溫等級。可采用聚氯乙烯帶、聚酯帶、無紡布帶等。

9. 隔離套

隔離層是為了防止金屬屏蔽層（銅）和外面的鎧裝層（鋼）形成原電池而加速腐蝕。因此，鎧裝交聯電纜的隔離層必須是不透濕的擠包隔離護套。一般采用與護套相同的聚氯乙烯護套料。

10. 填充

填充是為了使電纜成纜后圓整。其材料要求為不易吸濕且與絕緣層具有相匹配的耐溫等級。A級阻燃電纜采用石棉繩，其它電纜采用普通填充繩。
